Полунавесной плуг Vogel & Noot Heros серии @plus

Австрийская компания Vogel& Noot традиционно славится своим качеством изделий, а также инновациями, которые призваны существенно облегчить сельскохозяйственные работы в фермерских хозяйствах.

Верхом инженерных разработок стала технология вспашки земли @plus, по которой изготавливают плуги. Самым большим плугом в этой серии является @plus Heros, который может состоять из 7 или 12 корпусов. Хотя он и требует агрегатирования с тракторами огромной мощности, но его использование целесообразно. По общепринятой классификации он относится к полунавесным оборотным плугам. Его рама состоит из нескольких сегментов, соединенных шарнирами, что существенно снижает напряжение в критических точках, а также позволяет копировать рельеф. Несмотря на огромные размеры, он рассчитан так, что может транспортироваться по дорогам общего пользования.

Технические характеристики и особенности эксплуатации

- Этот плуг может состоять из 7 или из 12 корпусов, что является расчётной величиной, самостоятельно менять количество корпусов запрещено.

- Агрегатируется с тракторами номинальной мощности 400 л.с. или больше.

- Профиль рамы очень мощный и прочный, квадратного сечения 20 на 20 см. Он, всё же, облегчен в кормовой части, там используется профиль 20 на 10 мм. Толщина стенки этого профиля составляет 1.5 см.

- Защита от камней осуществляется болтами со срезной головкой, которые обладают более высокой прочностью, чем на других плугах серии @plus. Также опционально может устанавливаться фирменная гидравлическая защита Non-Stop.

- Серийно выпускаются рамы различной высоты. В данный момент от этого производителя доступно два варианта.

- Рукоятка распределителя позволяет плавное регулирование, за счёт чего этот плуг можно точно настроить под неровности поля.

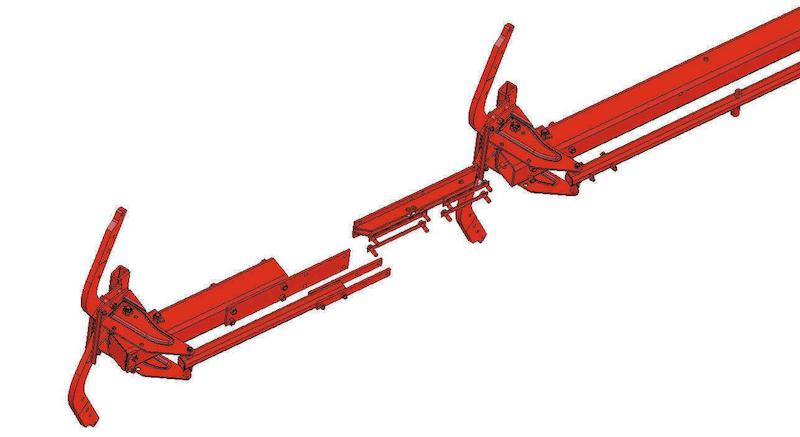

- Для того, чтобы увеличить гибкость применения плугов @plus Heros, для них были разработаны специальные рамы, которые позволяют без потери размеров корпуса. Обозначается такая рама как 7+1 или 12+1. Каждый корпус крепится исключительно на болтах, что даёт определенную степень свободы и снижает излишнее напряжение с плуга. Рама изготавливается без единого сварного шва, она производится по цельнотянутой технологии, что является неоспоримым преимуществом.

С целью дальнейшего увеличения гибкости использования плугов ©plus агрегаты верхних производительных классов могут оснащаться, по желанию заказчика, расширенной рамой (например, 4+1). Речь здесь идёт о системе с использованием болтов, монтаж которой довольно прост. Несмотря на возможность расширения, рамочная конструкция изготавливается без сварных швов, что является одним из важных отличительных преимуществ всех плугов ©plus.

- У рукоятки распределителя есть возможность плавной регулировки, благодаря чему корма плуга становится очень маневренной. Это является неоспоримым преимуществом при таких больших габаритах.

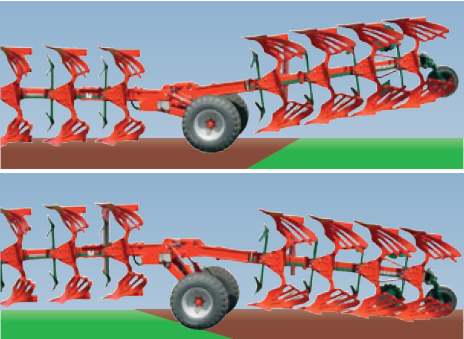

- Транспортная тележка управляется посредством специального клапана. После того, как плуг опущен, включается гидрошарнир рамы, после чего он начинает работать очень плавно. Это позволяет скопировать даже самый неровный рельеф с кочками и ямами.

- Опционально можно управлять такой подвижной рамой и вручную. Корма будет при этом подниматься и опускаться с небольшой задержкой. Это позволяет ровно пахать на углах и при разворотах. Плуг управляется фирменной электроникой VN-EasyTronic.

- В серийном исполнении ширина захвата регулируется в четыре ступени вручную – необходимо вращать грядиль при помощи рычага. Это позволяет быстро настроить плуг в полевых условиях. Предплужники также изменяют своё положение автоматически, поэтому не нужно их корректировать, как это обычно делается на прочих плугах.

Системы защиты от камней

От камней помогает защититься прочный стальной сплав. Это один из немногих плугов в мире, который предлагает сразу 4 различных системы защиты от повышенной нагрузки на выбор заказчика. Конструкция плуга рассчитана таким образом, чтобы защита шла с внешней стороны рамы, поэтому она всегда срабатывает вовремя. Для оборотных плугов @plus производитель рекомендует следующие типы защиты.

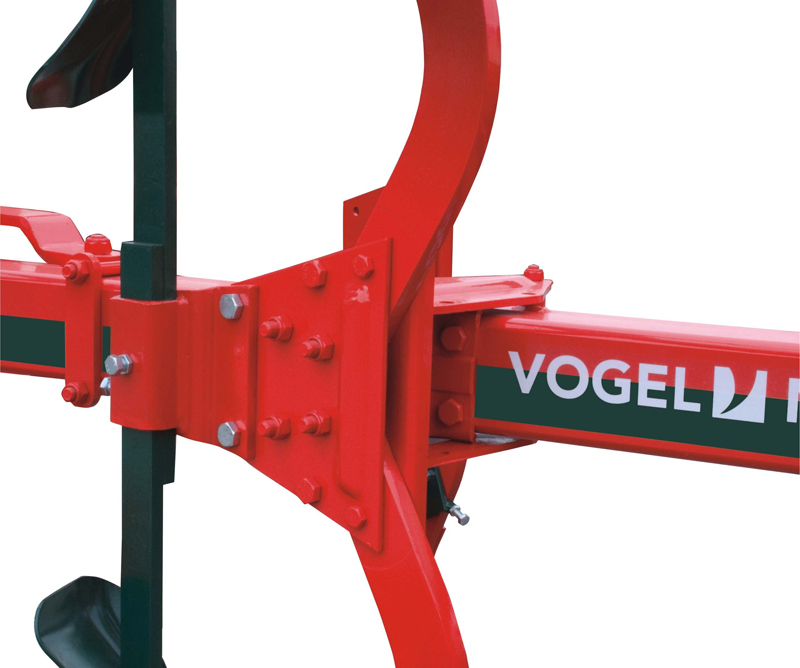

1. Классическая механическая защита.

Болты со срезными головками – это классическое проверенное временем решение. Если такой болт испытывает нагрузку, то в слабой точке он ломается, а корпус плуга при этом поджимается вверх. Для того, чтобы привести плуг в прежнее работоспособное состояние, нужно приподнять его на навеске, а затем просто вкрутить на место новый болт, который по стоимости значительно дешевле лемеха.

Такая защита имеет следующие преимущества и особенности:

- малое количество ложных срабатываний, но все срабатывания безотказны, потому что фланец закален, а срезной болт – нет.

- Несмотря на то, что болты называются срезными, они имею прочность 10.9 благодаря специальной форме, которая позволяет им одновременно играть роль крепежного элемента и элемента безопасности.

- Поворотная ручка каждого грядиля конструктивно расположена так, чтобы плуг не выносило вверх, если болт был срезан, а также во время его замены.

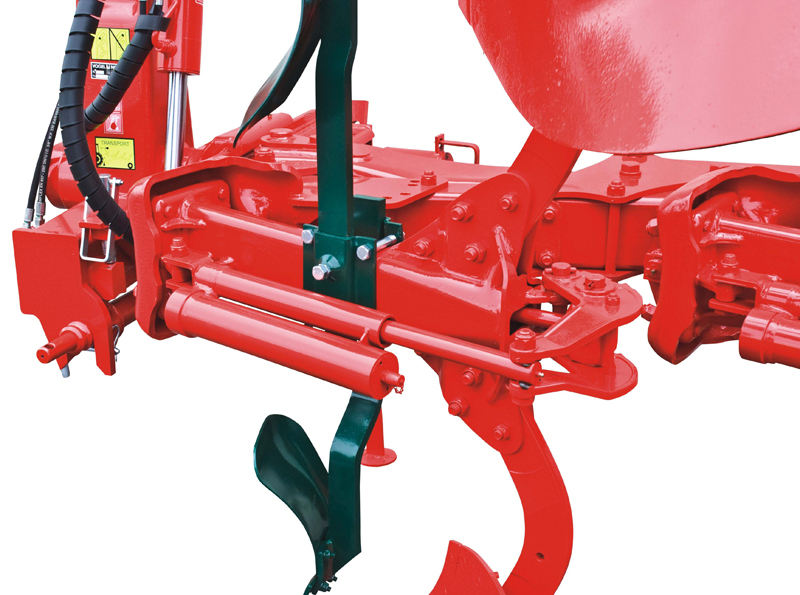

2. Автоматическая гидравлическая защита от камней.

При установке этой защиты все пружины сменены на гидравлические цилиндры, а каждый из них, в свою очередь, подключен к индивидуальному поршневому аккумулятору, наполненному азотом, что препятствует процессам коррозии гладких поверхностей. Давление в гидравлике может изменяться бесступенчато, поэтому плуг всегда работает очень мягко, не нарушая заданных параметров. Когда происходит наезд на камень, гидроцилиндр начинает вдавливать поршень в аккумулятор. Азот сжимается, а после того, как препятствие пройдено, плуг автоматически выравнивается и продолжает работу. Сами Vogel&Noot говорят, что это решение выполнено в стиле «High-Tech». Эта защита обладает следующими преимуществами:

- Мягкое срабатывание, которое не повреждает материалы. Плуг поднимается и опускается в исходное положение без резкого рывка, благодаря чему гасится момент инерции.

- Сила срабатывания может быть легко отрегулирована под сопротивление почвы для того, чтобы не было ложных подъёмов.

- Высота подъёма корпуса увеличена для того, чтобы можно было обходить большие препятствия вроде булыжников и пней.

- Получается двойная защита – гидравлическая, а также при этом не отменяются срезные болты.

- Рабочий шарнир очень легко подлежит замене в полевых условиях.

- Малое количество ложных срабатываний.

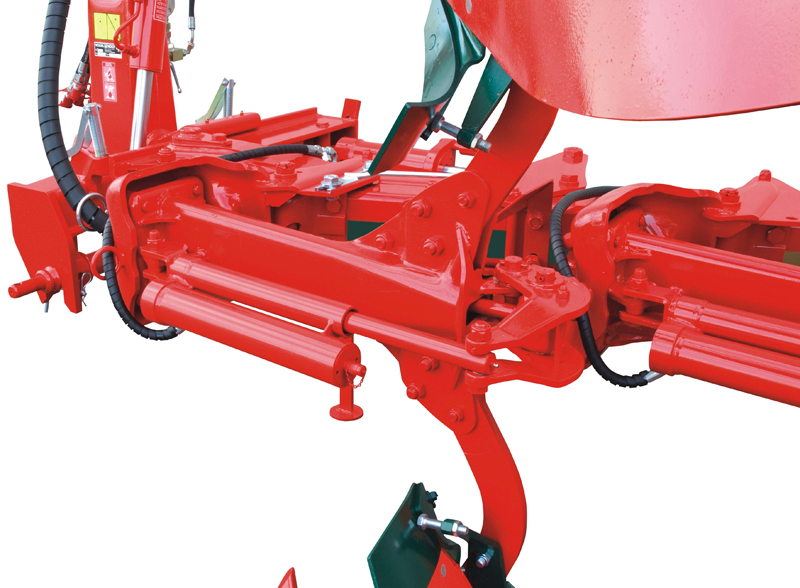

3. Гидравлическая защита от камней.

Такая защита поставляется производителем в двух версиях:

3.1 Компактный поршневой аккумулятор
Эта конструкция напрямую сопряжена с гидроцилиндром в один аккуратный блок.
Преимущества такой системы следующие:

- Каждый элемент плуга работает дискретно, поэтому при срабатывании на одном корпусе не происходит перегрузок и перекосов.

- Для каждого корпуса можно настроить своё усилие срабатывания.

- На раме плуга нет никаких шлангов, что снижает риск их повреждения.

3.2 Компактный поршневой аккумулятор с трубопроводами
Каждый корпус имеет свой собственный запорный клапан, благодаря чему возникают дополнительные преимущества:

- Можно быстро одинаково настроить срабатывание системы одновременно для каждого корпуса.

- Различные поперечные сечения труб позволяют снизить зависимость корпусов друг от друга при срабатывании.

Ассортимент опциональных отвалов

- WY400. Этот отвал имеет изогнутую форму. Он предназначен специально для тяжелых почв. С его помощью очень удобно распахивать целину, а также склоны до 30 градусов. Он очень легко проходит чистое поле, поэтому рекомендуется для снижения нагрузки на трактор. Максимальная глубина вспашки – 0.3м.

- WL430. Отвал с большим углом загиба, имеющий удлиненное тело. Предназначен для того, чтобы запахивать стерню и протягивать борозду, при этом его использование возможно только для тракторов с широкими или сдвоенными колесами. Также хорошо подходит для склонов. Максимальная глубина обработки почвы – 0.33 м.

- WX400. У этого отвала угол загиба небольшой, поэтому он хорошо подходит для вспашки тяжелых суглинистых почв. Также у него повышена способность к самостоятельному очищению поверхности. Он может обрабатывать почву на глубину до 0.25 м.

- WXL430. Предназначен для самых тяжелых почв. Остроконечная форма позволяет рассекать суглинистые пласты. Этот отвал хорошо протягивает борозду и запахивает вовнутрь слоя все пожнивные остатки. Максимальная глубина вспашки – 0.28 м.

- WXH400. Изогнутый отвал для прохода по обработанному полю. Глубина заделки до 30 см.

- Полосовой отвал WST430. Специально разрабатывался для липких почв. Подходит для распахивания влажных болотистых земель, берегов рек, заливаемых лугов. Каждую полосу можно заменить отдельно. Позиционируется как универсальный плуг. Глубина обработки почвы – до 0.33 м.

- UN400/UN430. Универсальный закрученный отвал, который идёт в двух размерах. Однозначно рекомендуется для легких почв. Глубина обработки 0.35 и 0.4 м соответственно для каждой модели.

- NL460. Вытянутый отвал, который был разработан специально для распахивания илистых земель, сильно налипающих на поверхности плуга. Глубина вспахивания – 0.3 м.

Преимущества технологии @plus для Heros

- Особая закалка металла позволяет выдерживать огромные нагрузки, которые испытывает этот плуг. Обработка проводится по фирменным технологиям, которые запатентованы производителем. Им удалось сделать так, чтобы износостойкость граничила с высокой устойчивостью к динамическим нагрузкам.

- Снижено налипание почвы на поверхности, за счёт чего существенно снижается сопротивление. Именно благодаря этому стал возможен плуг такого большого размера. Также это снижает расход топлива.

- Предплужники и лемеха выполнены по технологии Diamant. Это быстроизнашивающиеся детали, которые равномерно истираются, подлежат легкой замене, а в случае их выхода из строя, остальные детали плуга, не контактирующие с землей, не страдают.

- Полевая доска имеет 4 степени свободы. Благодаря хорошей курсовой устойчивости она даёт хорошую, ровную пахоту и снижает расход топлива.

- Технология @plus также включает и долото специальной формы, которое защищает полотно лемеха. Плоское долото обеспечивает самостоятельную заточку, а также улучшенное протаскивание пожнивных остатков вглубь почвы. Долото имеет толщину 1.5 см, изготовлено оно из углеродистой стали.

Возможности дополнительного оснащения

- Универсальные предплужники. Существенно расширяют возможности плуга, позволяя перепахивать стерню как с жёсткими, так и с мягкими пожнивными остатками.

- Углоснимы. Они позволяют глубже убрать растительные остатки. Поле, вспаханное с их помощью, выглядит, словно его убрали вручную. Для их установки также поставляется дополнительная стойка, которую можно установить на грядиль.

- Отбойные щитки. Эта опция необходима, если Вы собираетесь перепахивать поле с длинными пожнивными остатками. Щиток не даст им запутывать грядиль и прочие рабочие элементы.

- Нож полевой доски. Это недорогое решение, которое может заменить дисковый нож, а также снизить нагрузку на корпус плуга и тяговое усилие.

- Дисковые ножи. Стоят дороже, чем ножи, устанавливаемые на полевую доску, но они существенно повышают общее качество вспашки. Пласт переворачивается полностью, а растительные остатки заделываются на глубину обработки.

- Рукава пакеров. Уплотнение почвы часто нужно для того, чтобы противостоять эрозии, а также исключить обнажение корневой системы растений в будущем. Все плуги @plus, включая Heros, позволяют установить пакер с гидравлической разблокировкой. Комплекс рукавов закрепляется на оборотном механизме. Рама при этом не нагружается, потому что вся нагрузка ложится на оборотный механизм. Рукава укомплектованы улавливающим устройством с пружинами, которое предохраняет от предельных нагрузок при зацеплении пакера за элементы плуга.

- Рыхлители подпочвенного слоя. Они регулируются по высоте и легко меняются. Их особенность в технологии @plus заключается в том, что глубина рыхления намного глубже вспашки. Это позволяет задержать на поле большое количество влаги.

Плуги @plus Heros от Vogel&Noot являются верхом инженерной мыслью, ведь австрийский производитель сумел вложить в них всё, что сумел наработать за более чем столетнюю историю своего существования. Хотя этот плуг и требует энергоёмкого трактора, он окупает себя за два сезона, ведь расходы топлива намного ниже, а вспашка намного качественней. Особая выгода есть также в том, что плуг поддерживает большое количество опций. Это одно из лучших приобретений для крупных фермерских хозяйств и аграрных холдингов.

Технические характеристики

Полунавесной плуг @plus	Heros 1000	Heros 1000 ST (hydr.)	Heros 1000 OnLand	Heros 1000 ST OnLand (hydr.)
Ширина захвата на корпус	36/40/44/48
Высота рамы, см	76/82	78	76/82	78
Макс. мощность трактора кВт, л.с.	220 (300)
Вес 7-корпусной / 8-корпусной / 9-корпусной / 10-корпусной / 11-корпусной / 12-корпусной, кг	4378 / 4626 / 4873 / 5166 / 5459 / 5752	4820 / 5130 / 5440 / 5796 / 6152 / 6508	4739 / 4986 / 5233 / 5526 / 5819 / 6112	5180 / 5490 / 5800 / 6156 / 6512 / 6868
