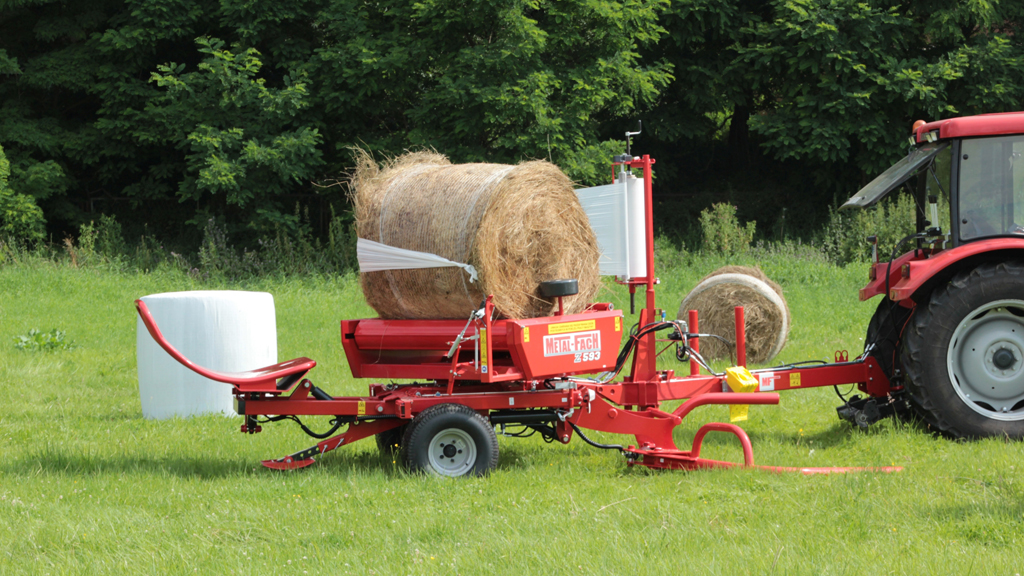

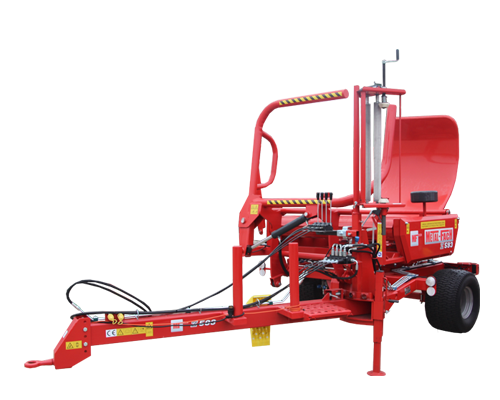

Самозагружающийся обмотчик рулонов Z593 имеет передний загрузочный захват, обеспечивающий быструю и эффективную работу, непосредственно в линии работы рулонного пресс-подборщика (вдоль поля, а не как остальные типы обмотчиков, поперек поля).
Устройство поставляется в двух версиях: с возможностью механического или электронного управления.
Процесс уборки и обмотки осуществляется во время проезда к следующему рулону или к месту складирования, что увеличивает производительность работы.
Машина оснащена устройством отрезающим и захватывающим пленку, благодаря которому вмешательство пользователя требуется только при установке нового рулона пленки.

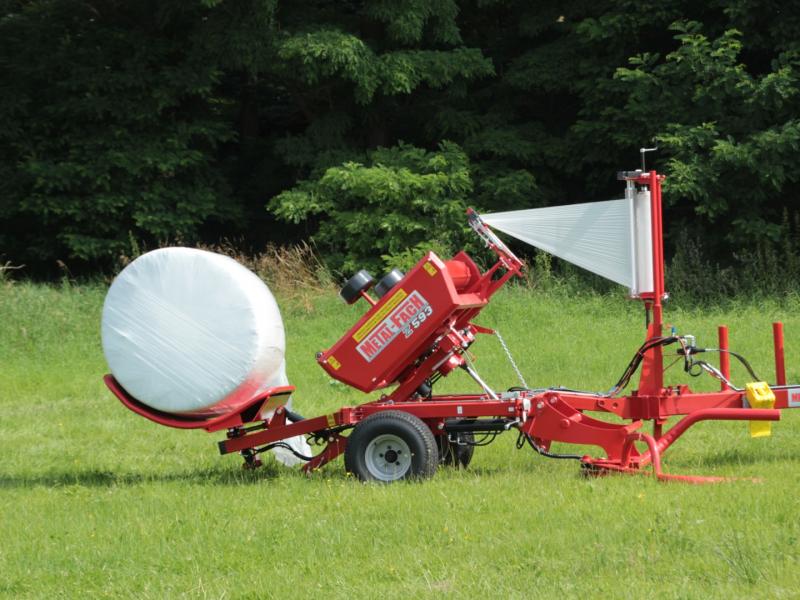

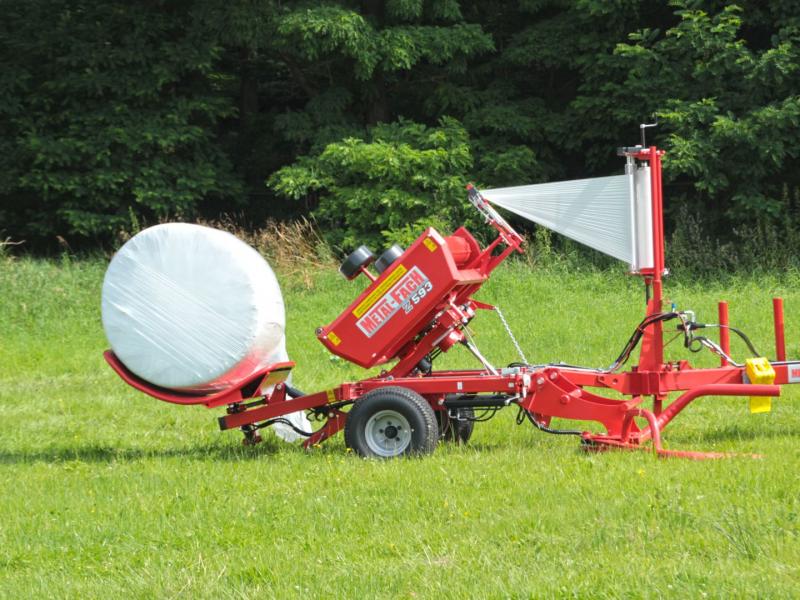

После завершения процесса обмотки рулон аккуратно ставится на днище с помощью гидравлически управляемого механизма установки рулонов, что уменьшает риск повреждения пленки во время разгрузки.
Оснащена современным мультифункциональным подавателем пленки шириной 500 мм и 750 мм.
Специальная конструкция четырех вращающихся валов предотвращает скольжение рулона во время обмотки.
Прямая передача привода на специальный коронарный подшипник поворотного стола обеспечивает тихую работу машины и надежную эксплуатацию по сравнению с цепными передачами.
Управление осуществляется из кабины трактора с помощью рычагов управления четырехсекционной гидравликой, оснащенной Боуден-тросами.
Обмотчик имеет программируемый счетчик, показывающий текущее количество обмоток рулона, времени работы, количество рулонов, среднее количество рулонов в течение часа. Счетчик может автономно работать на трех полях.

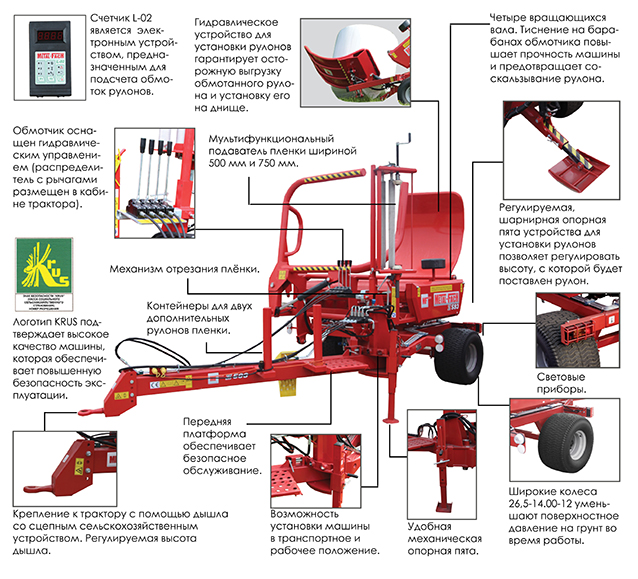

Основные преимущества обмотчика рулонов Z593 Metal-Fach:
ЭФФЕКТИВНОСТЬ: работа вдоль линии работы пресс-подборщика, а не поперек.
ПРОИЗВОДИТЕЛЬНОСТЬ: уборка и обмотка выполняется во время проезда к следующему рулону.
МИНИМАЛЬНОЕ ВМЕШАТЕЛЬСТВО ОПЕРАТОРА: полностью автоматизированный процесс сводит обслуживание только к замене рулона пленки.
ПРОСТОЕ УПРАВЛЕНИЕ: обмотчик может управляться гидравлически с помощью распределителя с рычагами, расположенными в кабине трактора или гидравлического распределителя.
МИНИМАЛЬНЫЙ РИСК ПОВРЕЖДЕНИЯ ПЛЕНКИ: после обмотки рулон устанавливается на днище с помощью гидравлически управляемого механизма установки рулонов.
УДОБСТВО: устройство оснащено бункерами для двух дополнительных рулонов пленки.
УНИВЕРСАЛЬНЫЕ РЕШЕНИЯ: практичный и универсальный подаватель позволяет использовать пленку двух популярных размеров: 500 мм и 750 мм.
МЕНЬШИЙ РИСК СКОЛЬЖЕНИЯ РУЛОНОВ: четыре вращающихся вала уменьшают риск скольжения рулона во время обмотки.
ПРАКТИЧНО И УДОБНО: регулируемая, шарнирная опорная пята устройства для установки рулонов позволяет регулировать высоту, с которой будет поставлен рулон.
ТИХАЯ И БЕЗОТКАЗНАЯ РАБОТА: технология передачи привода на поворотный подшипник гарантирует бесшумную и надежную работу.
ПРОСТОЕ УПРАВЛЕНИЕ: управление машиной осуществляется при помощи рычага управления, прямо из кабины трактора.
ВСЕ ПОД КОНТРОЛЕМ: счетчик позволяет оператору контролировать количество слоев пленки, проверить время работы или среднее количество рулонов, обмотанных в течение часа. Счетчик можно запрограммировать независимо для работы на трех полях.
УНИВЕРСАЛЬНОЕ ТЯГОВО-СЦЕПНОЕ УСТРОЙСТВО: машину можно соединить помощью дышла с регулируемой высотой с сельскохозяйственным тягово-сцепным устройством.
РАБОТАЙ ИЛИ ПЕРЕВОЗИ: возможность установки машины в рабочее или транспортное положение.
Технические характеристики
Тип | Z593-00 | Z593-0E |
---|---|---|
Характеристика рулона | ||
Диаметр обматываемых рулонов [мм] | 1000-1200 | 1000-1200 |
Длина обматываемых рулонов | 1200 | 1200 |
Максимальный вес рулона [кг] | 800 | 800 |
Время обмотки рулона [мин] | ок. 1,3/2 | ок. 2 |
Ширина пленки [мм] | 500/750 | 500/750 |
Характеристика машины | ||
Число оборотов поворотного стола для пленки 500 мм / 750 мм [оборот] | 16/24 | 24/16 |
Способ загрузки рулонов | самозагрузка загрузочным плечом | самозагрузка загрузочным плечом |
Способ разгрузки рулонов | самодействующий разгрузочный аппарат | самодействующий разгрузочный аппарат |
Привод машины | гидравлический | гидравлический |
Колесная колея [мм] | 2000 | 2000 |
Размер колес | 26,5×14.00-12 | 26,5×14.00-12 |
Давление в шинах [бар] | 1,7 | 1,7 |
Габаритные размеры | ||
Длина [мм] | 5220 | 5220 |
Ширина [мм] | 2200 | 2390 |
Высота [мм] | 2500 | 2600 |
Требования, касающиеся трактора | ||
Способ соединения с трактором | прицепной | прицепной |
Агрегатирование с трактором с помощью | сельскохозяйственной сцепки | сельскохозяйственной сцепки |
Мощность трактора [кВт] | мин. 30 | мин. 30 |
Рекомендуемая производительность насоса трактора [л/мин.] | 22 | 22 |
Требуемое давление гидравлической системы трактора [МПа] | 14 | 14 |
Максимальная транспортная скорость [км/ч] | 15 | 15 |
Вес | ||
Обмотчики рулонов [кг] | 1250 | 1250 |
Электропроводка | ||
Освещение машины | в соответствии с требованиями Правил дорожного движения | в соответствии с требованиями Правил дорожного движения |
Напряжение электрической системы [В] | 12 | 12 |
Дополнительное оснащение | ||
Автоматический отрезатель плёнки | V | V |
Подаватель пленки | V | V |
Счетчик обмоток | V | V |
Опорная пята | V | V |
Позиция колёс для транспортировки | V | V |
Гидравлический механизм установки рулонов | V | V |
Автоматический гидравлический отрезатель пленки | — | опция |
Датчик обрыва пленки | — | опция |
