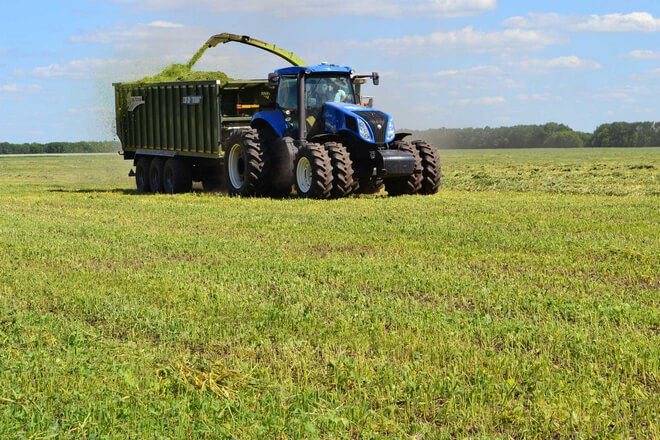

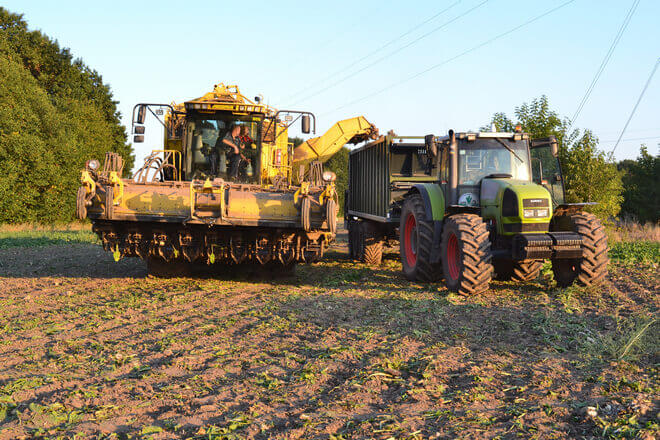

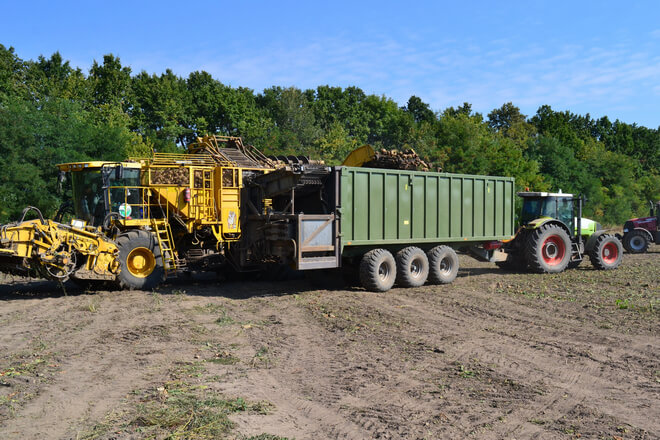

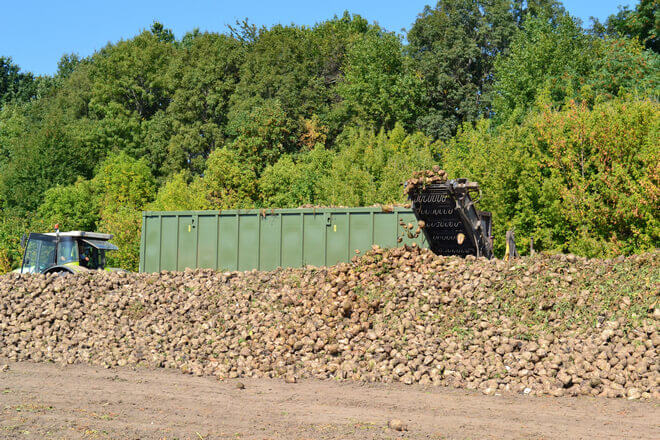

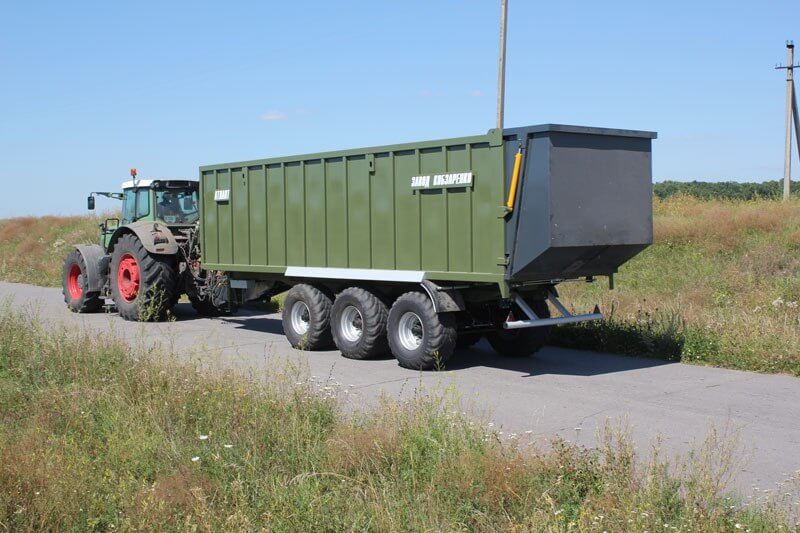

Полуприцеп АТЛАНТ ТЗП-39 тракторный сдвижной

Завод Кобзаренка первый из украинских производителей разработал сложный прицеп ТЗП-39 Атлант (грузоподъемность 30 тонн, объем 40 м3, который не уступает европейским аналогам.

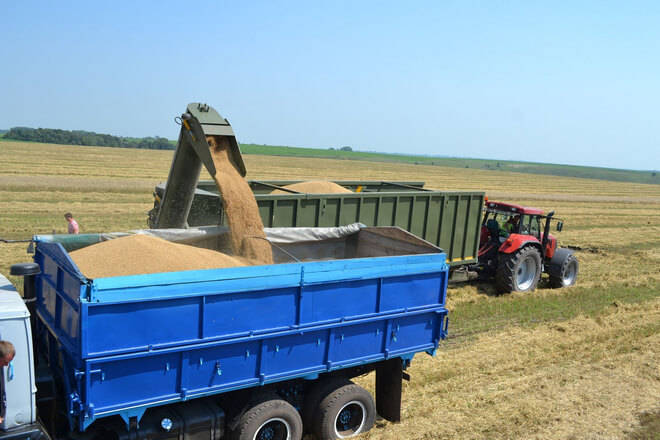

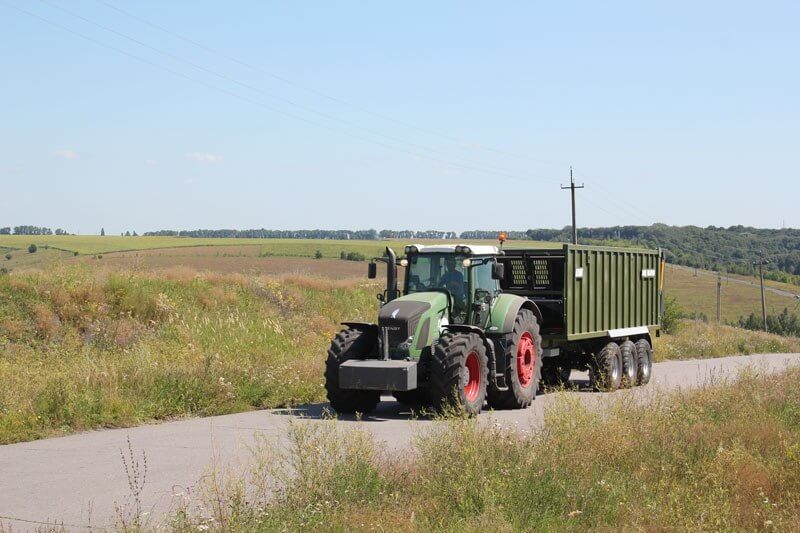

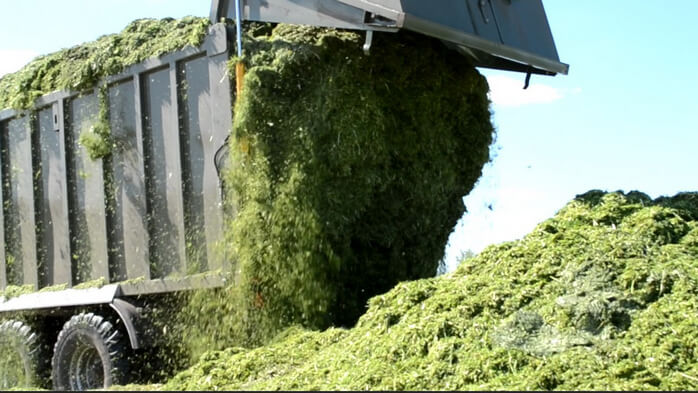

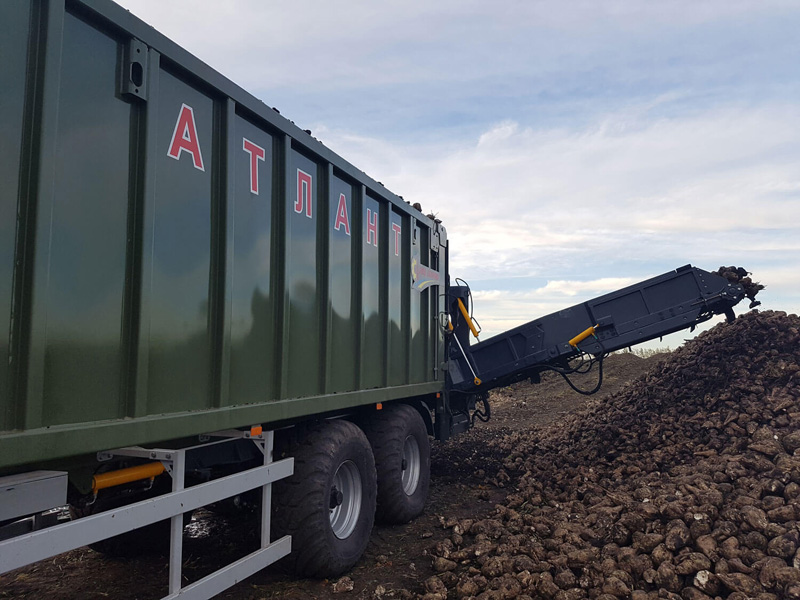

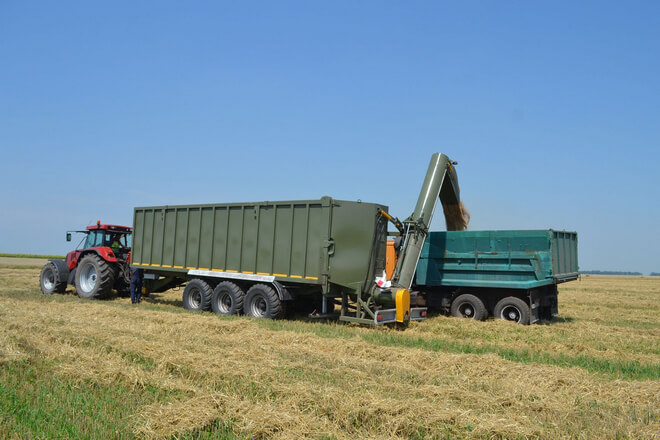

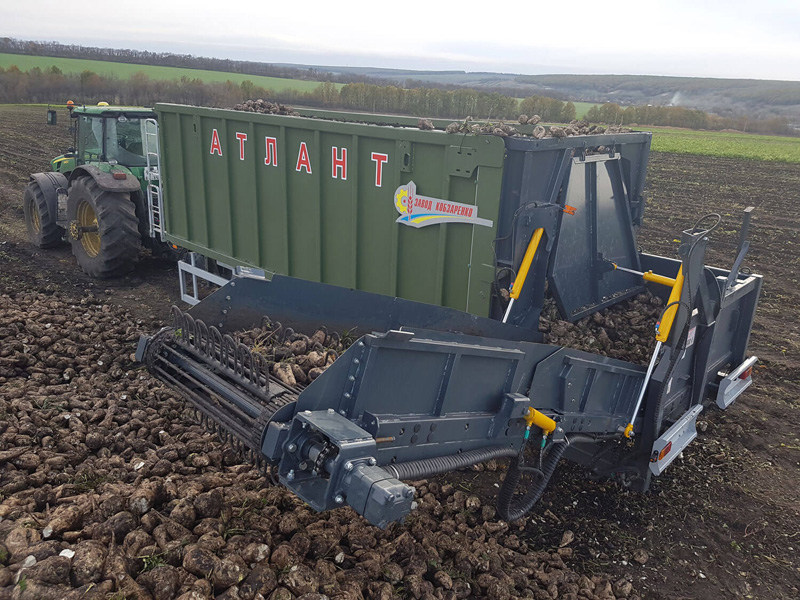

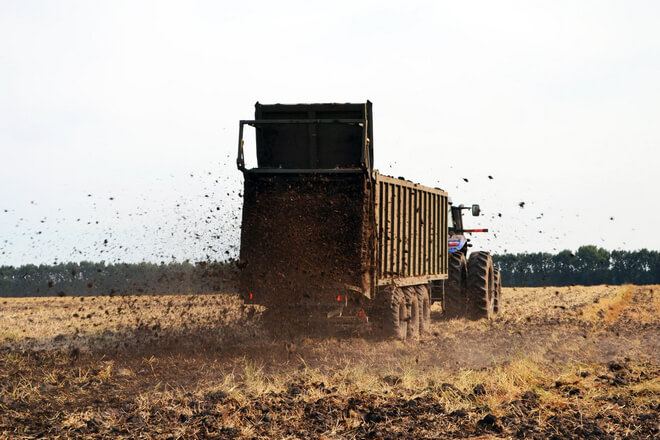

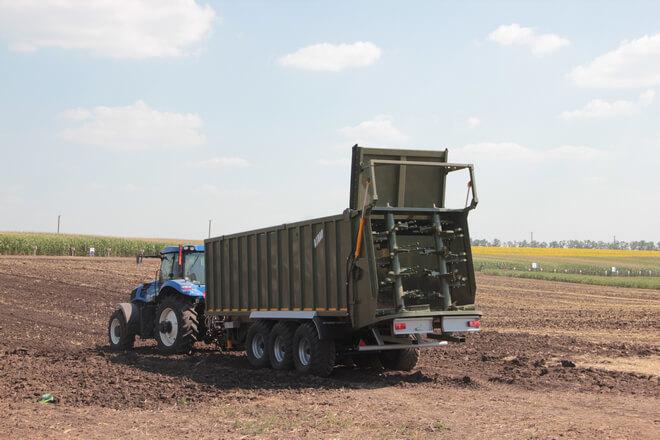

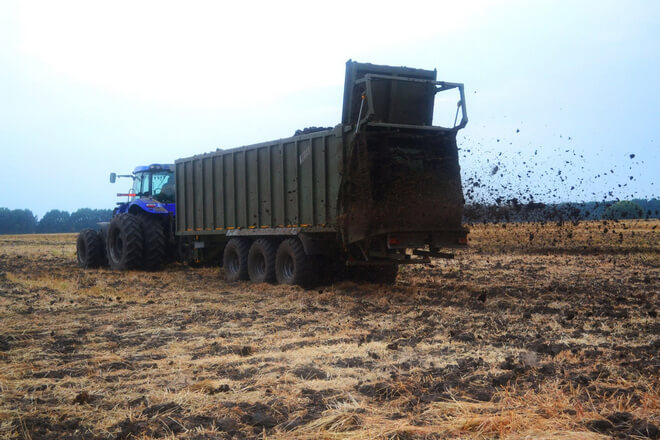

Уникальность этого прицепа заключается в его горизонтальной системе разгрузки - подвижной передней стенкой. Сначала переднюю часть днища вместе с передней стенкой гидроцилиндр сдвигает назад и выталкивает заднюю часть груза, после чего включается третий гидроцилиндр, и передняя стенка, двигаясь по направляющим до конца, выталкивает вторую часть груза сама. Эта система разгрузки дает возможность установить на прицеп гноерозкидальний механизм и перегрузочный шнек. При этом снимается только передняя стенка, которая является переменной. Несмотря на то, что прицеп ТЗП-39 достаточно габаритный и тяжеловесный, он хорошо маневрирует благодаря первой и третьей подруливающим осям.

Основные преимущества полуприцепа сдвижного Атлант ТЗП-39:

1. Тридем на рессорах с реактивными тягами (ADR Италия) ось 130х2150 трубчатая; Полная масса 40 т. Передняя и задняя оси подруливающие, что облегчает ход прицепа на поворотах и предотвращает износ шин;

2. Шины повышенной устойчивости 560 / 60хR22,5 (нагрузка 6,3т. При 30 км / ч.), (Mitas, Чехия). Диски колес - PRONAR (Польша);

3. Тормозная система пневматическая (возможна гидравлическая, смешанная);

4. Гидросистема имеет три гидроцилиндра объемом 80 литров;

5. Гидравлически подвижная передняя стенка создает опрессовочный эффект в 80т;

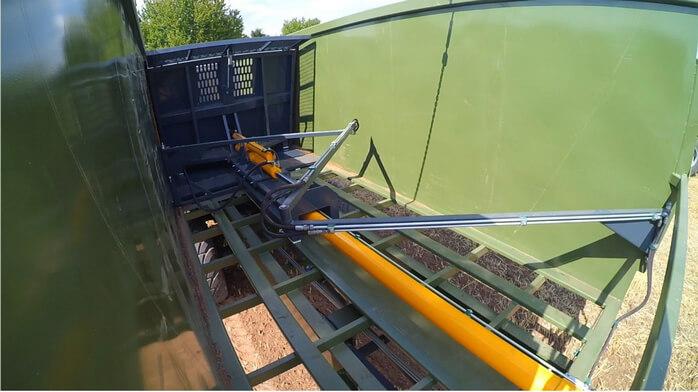

6. Дно - состоит из двух частей: первая часть - неподвижная металлическая сварная конструкция; вторая часть - подвижная, металлическая конструкция, при разгрузке движется к заднему борту;

7. Задний борт гидравлически открывающийся;

8. Механическая опора дышла (изменение высоты вручную);

9. Сменное прицепное кольцо Ø 50 мм (Scharmuller Австрия);

10. Электрическая система 12 вольт;

Грузоподъемность - 30 т, объем - 40 м3
Габаритные размеры кузова ДхШхВ - 9550 х 2300 х2000 мм
Габаритные размеры прицепа ДхШхВ - 11570 х 2700 х 3520 мм

Технические характеристики

ПОЛУПРИЦЕП ТРАКТОРНЫЙ СДВИЖНОЙ	ТЗП 39 АТЛАНТ
Основные параметры
Полный вес	39 830 кг
Собственная масса	9 830 кг
Грузоподъемность	29 470 кг
Объем для зерна	38 м³
Объем для силоса	42 м³
Размеры кузова с бортом
Длина	9 550 мм
Ширина	2 300 мм
Высота	2 000 мм
Габаритные размеры
Длина	11 570 мм
Ширина	2 700 мм
Высота	3 520 мм
Дополнительные параметры
Размер колес	560/60 R 22,5 650/55 R 26,5 710/50 R 26.5
Необходимое количество масла	80 л
Оси	3 шт.
Необходимая мощность трактора	250 - 300 л.с.
