Грабли двух роторные Z2-780 Z2-840



Грабли 2х карусельные характеризуются высоким качеством сбора, благодаря применению механизма продольного и поперечного копирования территории, благодаря чему получаем лучшую чистоту сгребания. Модель Z 2 - 780 может сгребать скошенную зеленую массу с пояса луга шириной от 7,2 до 7,6 м, а модель Z 2 - 840 от 7,60 - 8,40 м.


Грабли Z2-840 основные преимущества и отличия по отношению к граблям Z2-780:

- увеличены габариты

- отсутствие ручной регулировки ширины сгребания, регулировка только при помощи гидравлических двигателей

- ходовая тележка со скручиваемыми колесами

- увеличено поперечное копирование (+/- 8 градусов)

- применены передачи с заменимыми шатунами, характеризующиеся более длительным сроком службы

- заменен механизм подъема брезента

- добавлена градация ширины бокового выдвижения

- модифицированы системы рабочих защит

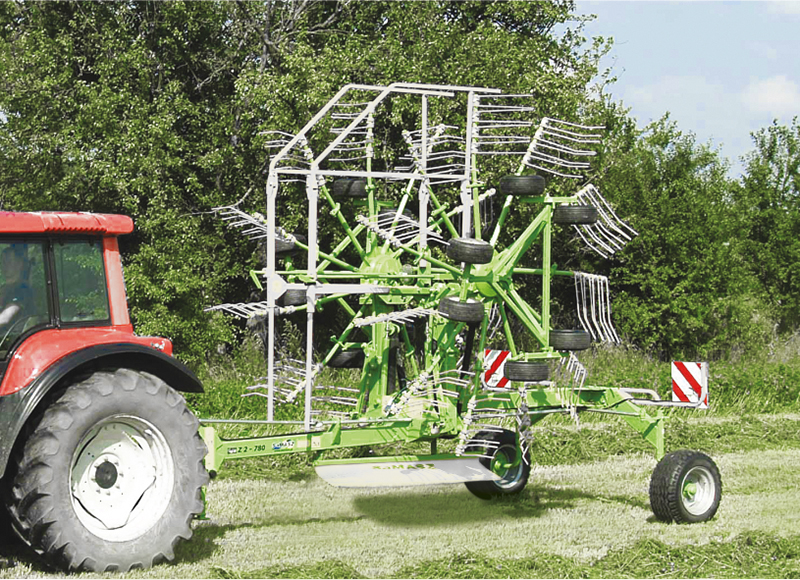

Грабли двух роторные


Двух роторные грабли складываются гидравлически для транспортировки, что облегчает движение по общественным дорогам. Транспортная ширина не превышает 2,9 м.

Колеса граблей

Колеса

Широкие 16-дюймовые задние опорные колеса (340/55 - 16) облегчают маневрирование на поворотах.

Гидравлический привод граблей

Гидравлический привод

Гидравлический привод плеч с роторами.
Применение разгрузочных пружин позволяет снизить давление колес тележки на почву.

Редуктор граблей

Редуктор

Новый редуктор с удлиненными штоками для длительной безаварийной эксплуатации.

Блокировка граблей

Блокировка

Блокировка ограничивает подъем ротора и пригодится, например, на поворотах.

Сгребающие пальцы граблей

Сгребающие пальцы

Новая форма пальцев позволяет выше поднимать ротор над покосом.
Это особенно важно при плотном (высоком) валке.

Зацеп поворотный граблей

Зацеп поворотный

Зацеп управляет задними колесами валкообразователя в 2-х конфигурациях:
а) копирование пути передвижения трактора
б) установка рычага в центральное положение - валкообразователь транспортируется как одноосный прицеп

Продольный механизм копирования рельефа граблей
поперечный механизм копирования рельефа граблей

Продольный и поперечный механизм копирования рельефа

Каждый ротор опирается на шасси с тремя тандемами. Данное инженерное решение обеспечивает очень хорошее копирование поверхности поля. В результате имеем чистый сбор зелёной массы или сена. Серия граблей Z2- 780 сохранила все преимущества младших серий ( Z 410) — смотри стр.7. Сравнительный анализ конкурентных моделей показывает, что лишь немногие производители валкообразователей аналогичного класса (до 7,8 м), могут похвастаться подобной системой копирования рельефа.

Развороты граблей

Развороты

Благодаря применению гидравлического привода и блокировки роторов, при разворотах в конце поля, уже собранные валки не разбрасываются

Маневрирование граблей

Маневрирование

Благодаря применению гидравлического привода и блокировки роторов, при разворотах в конце поля, уже собранные валки не разбрасываются

Регулировка высоты пальцев граблей

Регулировка высоты пальцев

Ручная регулировка высоты пальцев от грунта.

Технические характеристики


Грабли двухроторные Z2-780 Z2-840
Мощность трактора [л.с.] от 60
Ширина захвата  [м] 7,20 - 7,80 7,60 - 8,40
Ширина сгребающего валка [м] 1,50 - 2,00 2,95
Количество роторов [шт.] 2
Производителоьность [га\ч] 8,0 9,0
Количество плеч на карусель [шт.] 11 11
Количество демонтируемых плеч на карусели для транспортировки [шт.] 4 4
Обороты ВОМ [обр.\мин] 540 540
Транспортная ширина [м] 2,90 2,95
Транспортная высота [м] 2,90 3,70
Шины 16 х 6,5 - 8
Масса [кг] 2040 2330
Высота хранения [м] 3,9 3,9
